BEE - Tổ hợp tên lửa phòng không tầm trung Chu-SAM (Type-03) dùng để tiêu diệt các mục tiêu trên không như tên lửa có cánh tầm thấp, tên lửa đạn đạo chiến thuật - chiến dịch và chiến thuật trong mọi điều kiện thời tiết, tình hình nhiễu phức tạp ở cự ly đến 50km.
Tổ hợp tên lửa phòng không Chu-SAM dùng để thay thế các tổ hợp Hawk trong hệ thống phòng thủ của Nhật Bản, được bắt đầu chế tạo vào năm 1990 tại Viện nghiên cứu khoa học TRDI (Technical Research and Development Institute). Đây là sản phẩm hợp tác của Cục phòng vệ Nhật Bản và "Mitsubishi Electronics Corporation", với khoản ngân sách chi cho dự án chế tạo lên đến gần 10,7 tỷ USD.
Chu-SAM được đưa vào thử nghiệm năm 2001 tại bãi thử White Sands ở bang New Mexico, Mỹ và triển khai năm 2002. Đến năm 2005, tổ hợp tên lửa phòng không Chu-SAM được đưa vào trang bị cho Cục Phòng vệ Nhật Bản. Thành phần của tổ hợp gồm bệ phóng, xe vận chuyển - nạp, trạm điều khiển hoả lực, trạm radar đa năng.
Tổ hợp tên lửa phòng không Chu-SAM của Nhật Bản
Tất cả các phương tiện chiến đấu của tổ hợp tên lửa phòng không Chu-SAM được bố trí trên khung gầm xe ô tô có khả năng vượt địa hình cao (8x8). Trạm radar đa năng trang bị anten mạng pha chủ động, bảo đảm sục sạo và theo dõi đồng thời đến 100 mục tiêu trên không và cho phép đánh giá mức độ nguy hiểm.
Thông tin về tình hình trên không, thực trạng kỹ thuật của các thành phần tổ hợp và khả năng sẵn sàng phóng tên lửa được hiển thị trên màn hình bố trí tại trạm điều khiển hoả lực. Phần mềm hiện đại của tổ hợp bảo đảm cho tổ hợp tăng cường khả năng bắn, cho phép dự đoán vị trí của mục tiêu, bao gồm cả những thông tin đo vẽ địa hình sơ bộ về địa hình chiến trường và dẫn tên lửa đến điểm chạm dự tính. Tổ hợp được trang bị thiết bị kết nối liên lạc với các máy bay chỉ huy và cảnh báo sớm, cũng như các tàu có trang bị hệ thống vũ khí đa năng Aegis.
Trên bệ phóng có thể bố trí 6 container vận chuyển – phóng tên lửa theo giao diện góc vuông. Trước khi phóng, bệ phóng được hiệu chỉnh đặt nằm ngang với sự hỗ trợ của 4 bộ kích thuỷ lực, các container vận chuyển - phóng được đặt thẳng đứng.
Tên lửa của tổ hợp là loại tên lửa nhiên liệu rắn một tầng có điều khiển, được trang bị đầu tự dẫn vô tuyến chủ động (đầu tự dẫn của tên lửa Type 99 lớp không đối không). Trọng lượng tên lửa – 580kg, dài – 4900mm, đường kính thân – 300mm, vận tốc tối đa – 2,5M.
Một số hình ảnh về Chu-SAM:
Tổ hợp tên lửa phòng không Chu-SAM dùng để thay thế các tổ hợp Hawk trong hệ thống phòng thủ của Nhật Bản, được bắt đầu chế tạo vào năm 1990 tại Viện nghiên cứu khoa học TRDI (Technical Research and Development Institute). Đây là sản phẩm hợp tác của Cục phòng vệ Nhật Bản và "Mitsubishi Electronics Corporation", với khoản ngân sách chi cho dự án chế tạo lên đến gần 10,7 tỷ USD.
Chu-SAM được đưa vào thử nghiệm năm 2001 tại bãi thử White Sands ở bang New Mexico, Mỹ và triển khai năm 2002. Đến năm 2005, tổ hợp tên lửa phòng không Chu-SAM được đưa vào trang bị cho Cục Phòng vệ Nhật Bản. Thành phần của tổ hợp gồm bệ phóng, xe vận chuyển - nạp, trạm điều khiển hoả lực, trạm radar đa năng.
Tổ hợp tên lửa phòng không Chu-SAM của Nhật BảnTất cả các phương tiện chiến đấu của tổ hợp tên lửa phòng không Chu-SAM được bố trí trên khung gầm xe ô tô có khả năng vượt địa hình cao (8x8). Trạm radar đa năng trang bị anten mạng pha chủ động, bảo đảm sục sạo và theo dõi đồng thời đến 100 mục tiêu trên không và cho phép đánh giá mức độ nguy hiểm.
Thông tin về tình hình trên không, thực trạng kỹ thuật của các thành phần tổ hợp và khả năng sẵn sàng phóng tên lửa được hiển thị trên màn hình bố trí tại trạm điều khiển hoả lực. Phần mềm hiện đại của tổ hợp bảo đảm cho tổ hợp tăng cường khả năng bắn, cho phép dự đoán vị trí của mục tiêu, bao gồm cả những thông tin đo vẽ địa hình sơ bộ về địa hình chiến trường và dẫn tên lửa đến điểm chạm dự tính. Tổ hợp được trang bị thiết bị kết nối liên lạc với các máy bay chỉ huy và cảnh báo sớm, cũng như các tàu có trang bị hệ thống vũ khí đa năng Aegis.
Trên bệ phóng có thể bố trí 6 container vận chuyển – phóng tên lửa theo giao diện góc vuông. Trước khi phóng, bệ phóng được hiệu chỉnh đặt nằm ngang với sự hỗ trợ của 4 bộ kích thuỷ lực, các container vận chuyển - phóng được đặt thẳng đứng.
Tên lửa của tổ hợp là loại tên lửa nhiên liệu rắn một tầng có điều khiển, được trang bị đầu tự dẫn vô tuyến chủ động (đầu tự dẫn của tên lửa Type 99 lớp không đối không). Trọng lượng tên lửa – 580kg, dài – 4900mm, đường kính thân – 300mm, vận tốc tối đa – 2,5M.
Một số hình ảnh về Chu-SAM:
Bệ phóng của tổ hợp Chu-SAM
Xe vận chuyển - nạp
Trạm điều khiển hoả lực

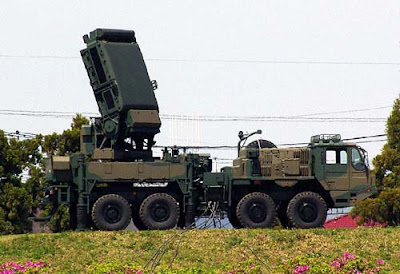

Trạm radar đa năng

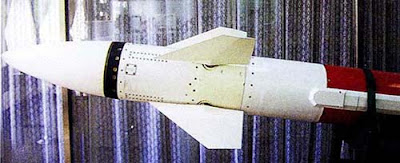

Phần đầu tên lửa
Phần đuôi tên lửa
Tên lửa Chu-SAMNguyễn Hoàng (Tổng hợp)
