BEE - Tổ hợp tên lửa phòng không tầm gần Avenger do Boeing Aerospace Company của Mỹ chế tạo, dùng để diệt các mục tiêu trên không ở cự ly 0,5 – 5,5 km, tầm cao 0,5 – 3,8 km trong điều kiện bắn đón và bắn đuổi.
Tổ hợp được trang bị các tên lửa phòng không Stinger với đầu tự dẫn nhiệt, có sức công phá và độ cơ động cao. Tổ hợp có thể bảo đảm khả năng sẵn sàng chiến đấu cao trong mọi điều kiện thời tiết, ban ngày cũng như ban đêm.
Tháng 5/1984, nhà sản xuất đã tiến hành 3 lần phóng thử nghiệm đầu tiên vào các mục tiêu trên không trong các điều kiện khác nhau (cơ động, ban đêm, mưa). Kết quả đều thành công.
Tháng 8/1984, nhà chế tạo lại tiếp tục tiến hành 178 lần phóng vào các mục tiêu cơ động và cố định trong các điều kiện ban ngày lẫn ban đêm, trong đó có 171 lần thành công. Hợp đồng đầu tiên sản xuất 325 tổ hợp đã được ký kết vào năm 1987, vào tháng 11/1988 tổ hợp tên lửa phòng không đầu tiên đã được đưa vào thường trực tác chiến.
Ngày 1/1/2001, trong hệ thống phòng không của quân đội, lực lượng lính thủy đánh bộ và đội cận vệ quốc gia Mỹ có 1.115 bệ phóng Avenger. Tổ hợp đã được sử dụng bảo đảm phòng không cho bộ đội của các nước đồng minh trong quá trình diễn ra chiến dịch Bão táp sa mạc (1991), sử dụng tại nhiều quốc gia như Bosnia, Hàn Quốc… và đặc biệt nhà sản xuất đã cung cấp cho Đài Loan 70 hệ thống, Hy Lạp 50 hệ thống.
Tháng 4/2001, Mỹ bắt đầu thử nghiệm phương án hiện đại hóa của tổ hợp tên lửa phòng không Avenger. Phương án này của tổ hợp có thiết bị liên lạc mới bảo đảm nhận mệnh lệnh chỉ thị mục tiêu và hiển thị tình hình trên không từ các sở chỉ huy phòng không cấp cao. Tổ hợp được trang bị hệ thống điều khiển hỏa lực mới, hệ thống dẫn đường, các phương tiện phát hiện và theo dõi cải tiến.
Thành phần chính của tổ hợp là bệ ổn định kiểu con quay PMS (Pedestal-Mounted Stinger). Trên bệ này lắp đặt tên lửa phòng không có điều khiển Stinger trên côngtenơ vận chuyển – phóng (4 quả), các phương tiện phát hiện và bám mục tiêu quang học - nhiệt, thiết bị đo xa laze, thiết bị nhận biết “địch - ta” AN/PPX-3BIFF, các hệ thống điều khiển và hiển thị, các trạm vô tuyến AN/PRC-77 và AN/VRC-47 (trong tương lai có thể lắp đặt hệ thống liên lạc vô tuyến AN/VRC-91 SINCGARS), súng máy 12,7mm.
Bệ PMS được lắp đặt trên ô tô có khả năng vượt địa hình cao М988 Hummer và các loại khung gầm khác như Bv206, M548 và M113AZ. RMS có thể tháo rời và sử dụng như là một đơn vị hỏa lực độc lập theo phương án cố định. Góc dẫn hướng theo góc phương vị - 360°, góc tà - từ -10° đến +70°. Giữa bệ bố trí cabin của trắc thủ, trang bị màn hình trong suốt quan sát tình hình trên không.
Hệ thống phát hiện gồm thiết bị ngắm bắn CA-562 dải quang học của công ty CAI, thiết bị quan sát nhiệt Magnavox AN/VLR-1 (hay IR-18), thiết bị theo dõi mục tiêu tự động, thiết bị đo xa laze. Điều này cho phép phát hiện, bắt, tự động bám các mục tiêu trên không ở cự ly cần thiết. Thiết bị quan sát nhiệt được trang bị dẫn động điện tử, lắp đặt thấp bên trái container tên lửa. Đây là hệ thống độc lập làm việc trong dải sóng từ 8 đến 12µkm. Trắc thủ theo dõi mục tiêu bằng mắt thường, sử dụng thiết bị quan sát quang học hoặc với sự hỗ trợ của thiết bị quan sát nhiệt trong điều kiện ban đêm và thời tiết xấu.
Hệ thống có khả năng độc lập theo dõi mục tiêu, xác định cự ly đến mục tiêu và tiến hành bắn khi cơ động với vận tốc đến 35 km/h. Việc tự động bám mục tiêu (AVT — automatic video tracker) bảo đảm cho modul tự động theo dõi xác định các sai số thích hợp theo góc phương vị, góc tà và triển khai bệ hướng đến mục tiêu.
Thiết bị đo xa laze được lắp đặt phía bên trái dưới thiết bị quan sát nhiệt. Cự ly đo đến mục tiêu được xác định bởi hệ thống điều khiển hỏa lực và sử dụng để tự động phóng. Để bảo đảm an toàn cho kíp, tổ hợp được trang bị bàn điều khiển có bán kính hoạt động đến 50 m.
Tên lửa phòng không FIM-92 "Stinger" RMP (Reprogrammable Microprocessor) với các biến thể khác nhau được sử dụng trong tổ hợp tên lửa phòng không Avenger như là các phương tiện tiêu diệt. Hiện nay, công ty Raytheon đang sản xuất biến thể FIM-92D và FIM-92E Block I.
Tên lửa FIM-92E Block I được trang bị đầu tự dẫn hai dải có khả năng chống nhiễu cao làm việc trong dải bước sóng hồng ngoại và cực tím, đầu đạn nổ mảnh trọng lượng 3 kg và có cự ly bay đến 8 km với vận tốc М=2.2.
Tổ hợp Avenger được chế tạo theo sơ đồ modul cho phép sử dụng các phương tiện tiêu diệt khác nhau và các hệ thống phát hiện mục tiêu như tên lửa RBS-70 với hệ thống dẫn hướng theo tia laze. Ngoài ra, tổ hợp còn được trang bị 8 tên lửa Stinger bổ sung lắp đặt trong container vận chuyển – phóng trong chế độ sãn sàng chiến đấu và súng máy cỡ lớn 12,7mm MZR do công ty Fabrique Nationale Herstal của Bỉ sản xuất để bắn các mục tiêu mặt đất. Súng máy này có tốc độ bắn 1100 phát/ phút và cơ số đạn dự trữ 200 viên. Súng máy được lắp đặt bên phải trụ dưới container đựng tên lửa.
Tổ hợp tên lửa phòng không Avenger có thể vận chuyển bằng máy bay C-130 “Lực sỹ” hoặc C-141V "Starlifter". Các máy bay trực thăng UH-60, CH-47, CH-46, CH-53 có thể mang tổ hợp này bằng các điểm treo bố trí bên ngoài.
Một số hình ảnh về tổ hợp Avenger:
Cabin ô tô bố trí tổ hợp

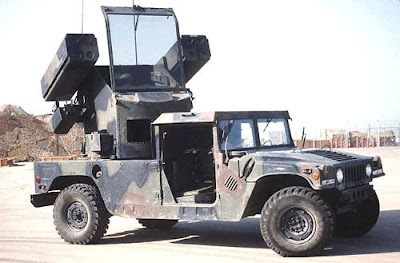

Tổ hợp tên lửa phòng không tầm gần Avenger lắp đặt trên xe ô tô hạng nhẹ Humer
Cabin của ô tô Humer

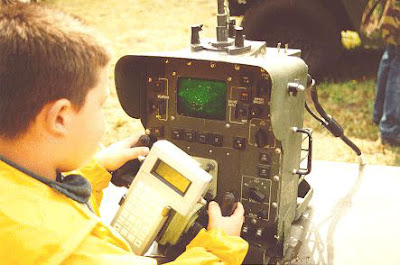

Trạm điều khiển từ xa của tổ hợp
Tổ hợp được trang bị các tên lửa phòng không Stinger với đầu tự dẫn nhiệt, có sức công phá và độ cơ động cao. Tổ hợp có thể bảo đảm khả năng sẵn sàng chiến đấu cao trong mọi điều kiện thời tiết, ban ngày cũng như ban đêm.
Tháng 5/1984, nhà sản xuất đã tiến hành 3 lần phóng thử nghiệm đầu tiên vào các mục tiêu trên không trong các điều kiện khác nhau (cơ động, ban đêm, mưa). Kết quả đều thành công.
Tháng 8/1984, nhà chế tạo lại tiếp tục tiến hành 178 lần phóng vào các mục tiêu cơ động và cố định trong các điều kiện ban ngày lẫn ban đêm, trong đó có 171 lần thành công. Hợp đồng đầu tiên sản xuất 325 tổ hợp đã được ký kết vào năm 1987, vào tháng 11/1988 tổ hợp tên lửa phòng không đầu tiên đã được đưa vào thường trực tác chiến.
Ngày 1/1/2001, trong hệ thống phòng không của quân đội, lực lượng lính thủy đánh bộ và đội cận vệ quốc gia Mỹ có 1.115 bệ phóng Avenger. Tổ hợp đã được sử dụng bảo đảm phòng không cho bộ đội của các nước đồng minh trong quá trình diễn ra chiến dịch Bão táp sa mạc (1991), sử dụng tại nhiều quốc gia như Bosnia, Hàn Quốc… và đặc biệt nhà sản xuất đã cung cấp cho Đài Loan 70 hệ thống, Hy Lạp 50 hệ thống.
Tháng 4/2001, Mỹ bắt đầu thử nghiệm phương án hiện đại hóa của tổ hợp tên lửa phòng không Avenger. Phương án này của tổ hợp có thiết bị liên lạc mới bảo đảm nhận mệnh lệnh chỉ thị mục tiêu và hiển thị tình hình trên không từ các sở chỉ huy phòng không cấp cao. Tổ hợp được trang bị hệ thống điều khiển hỏa lực mới, hệ thống dẫn đường, các phương tiện phát hiện và theo dõi cải tiến.
Thành phần chính của tổ hợp là bệ ổn định kiểu con quay PMS (Pedestal-Mounted Stinger). Trên bệ này lắp đặt tên lửa phòng không có điều khiển Stinger trên côngtenơ vận chuyển – phóng (4 quả), các phương tiện phát hiện và bám mục tiêu quang học - nhiệt, thiết bị đo xa laze, thiết bị nhận biết “địch - ta” AN/PPX-3BIFF, các hệ thống điều khiển và hiển thị, các trạm vô tuyến AN/PRC-77 và AN/VRC-47 (trong tương lai có thể lắp đặt hệ thống liên lạc vô tuyến AN/VRC-91 SINCGARS), súng máy 12,7mm.
Bệ PMS được lắp đặt trên ô tô có khả năng vượt địa hình cao М988 Hummer và các loại khung gầm khác như Bv206, M548 và M113AZ. RMS có thể tháo rời và sử dụng như là một đơn vị hỏa lực độc lập theo phương án cố định. Góc dẫn hướng theo góc phương vị - 360°, góc tà - từ -10° đến +70°. Giữa bệ bố trí cabin của trắc thủ, trang bị màn hình trong suốt quan sát tình hình trên không.
Hệ thống phát hiện gồm thiết bị ngắm bắn CA-562 dải quang học của công ty CAI, thiết bị quan sát nhiệt Magnavox AN/VLR-1 (hay IR-18), thiết bị theo dõi mục tiêu tự động, thiết bị đo xa laze. Điều này cho phép phát hiện, bắt, tự động bám các mục tiêu trên không ở cự ly cần thiết. Thiết bị quan sát nhiệt được trang bị dẫn động điện tử, lắp đặt thấp bên trái container tên lửa. Đây là hệ thống độc lập làm việc trong dải sóng từ 8 đến 12µkm. Trắc thủ theo dõi mục tiêu bằng mắt thường, sử dụng thiết bị quan sát quang học hoặc với sự hỗ trợ của thiết bị quan sát nhiệt trong điều kiện ban đêm và thời tiết xấu.
Hệ thống có khả năng độc lập theo dõi mục tiêu, xác định cự ly đến mục tiêu và tiến hành bắn khi cơ động với vận tốc đến 35 km/h. Việc tự động bám mục tiêu (AVT — automatic video tracker) bảo đảm cho modul tự động theo dõi xác định các sai số thích hợp theo góc phương vị, góc tà và triển khai bệ hướng đến mục tiêu.
Thiết bị đo xa laze được lắp đặt phía bên trái dưới thiết bị quan sát nhiệt. Cự ly đo đến mục tiêu được xác định bởi hệ thống điều khiển hỏa lực và sử dụng để tự động phóng. Để bảo đảm an toàn cho kíp, tổ hợp được trang bị bàn điều khiển có bán kính hoạt động đến 50 m.
Tên lửa phòng không FIM-92 "Stinger" RMP (Reprogrammable Microprocessor) với các biến thể khác nhau được sử dụng trong tổ hợp tên lửa phòng không Avenger như là các phương tiện tiêu diệt. Hiện nay, công ty Raytheon đang sản xuất biến thể FIM-92D và FIM-92E Block I.
Tên lửa FIM-92E Block I được trang bị đầu tự dẫn hai dải có khả năng chống nhiễu cao làm việc trong dải bước sóng hồng ngoại và cực tím, đầu đạn nổ mảnh trọng lượng 3 kg và có cự ly bay đến 8 km với vận tốc М=2.2.
Tổ hợp Avenger được chế tạo theo sơ đồ modul cho phép sử dụng các phương tiện tiêu diệt khác nhau và các hệ thống phát hiện mục tiêu như tên lửa RBS-70 với hệ thống dẫn hướng theo tia laze. Ngoài ra, tổ hợp còn được trang bị 8 tên lửa Stinger bổ sung lắp đặt trong container vận chuyển – phóng trong chế độ sãn sàng chiến đấu và súng máy cỡ lớn 12,7mm MZR do công ty Fabrique Nationale Herstal của Bỉ sản xuất để bắn các mục tiêu mặt đất. Súng máy này có tốc độ bắn 1100 phát/ phút và cơ số đạn dự trữ 200 viên. Súng máy được lắp đặt bên phải trụ dưới container đựng tên lửa.
Tổ hợp tên lửa phòng không Avenger có thể vận chuyển bằng máy bay C-130 “Lực sỹ” hoặc C-141V "Starlifter". Các máy bay trực thăng UH-60, CH-47, CH-46, CH-53 có thể mang tổ hợp này bằng các điểm treo bố trí bên ngoài.
Một số hình ảnh về tổ hợp Avenger:
Cabin ô tô bố trí tổ hợp
Tổ hợp tên lửa phòng không tầm gần Avenger lắp đặt trên xe ô tô hạng nhẹ Humer
Cabin của ô tô Humer
Trạm điều khiển từ xa của tổ hợpCác đặc tính kỹ - chiến thuật:
Tổ hợp tên lửa phòng không Avenger
Cự ly hoạt động: 0,2 – 5,5km
Độ cao của mục tiêu tiêu diệt: 0 – 3,8km
Trọng lượng tên lửa: 10,1kg
Trọng lượng đầu đạn tác chiến: 3kg
Chiều dài của tên lửa: 1,52m
Đường kính của tên lửa: 0,07m
Xe chiến đấu
Kíp: 2 người
Trọng lượng: 3.900kg
Trọng lượng bệ: 1.134kg
Cao: 2,59m
Chiều dài của bệ: 2,13m
Chiều rộng của bệ: 2,15m
Vận tốc tối đa của xe chiến đấu 105km/h
Nguồn dự trữ hành trình: 563km
Xem Video:
Tổ hợp tên lửa phòng không Avenger
Cự ly hoạt động: 0,2 – 5,5km
Độ cao của mục tiêu tiêu diệt: 0 – 3,8km
Trọng lượng tên lửa: 10,1kg
Trọng lượng đầu đạn tác chiến: 3kg
Chiều dài của tên lửa: 1,52m
Đường kính của tên lửa: 0,07m
Xe chiến đấu
Kíp: 2 người
Trọng lượng: 3.900kg
Trọng lượng bệ: 1.134kg
Cao: 2,59m
Chiều dài của bệ: 2,13m
Chiều rộng của bệ: 2,15m
Vận tốc tối đa của xe chiến đấu 105km/h
Nguồn dự trữ hành trình: 563km
Xem Video:
Nguyễn Hoàng (Tổng hợp)
